Гратосниматели - незаменимый инструмент для подготовки торцов трубы после резки: удаление заусенцев внутри и снаружи, формирование фаски и (для композитных труб) восстановление округлости торца.
Корректная обработка нужна перед пайкой, пресс-соединением, нарезанием резьбы, накаткой желоба, установкой осевой гильзы. Результат — чистый торец без острых кромок, труба без овальности, фитинг входит до метки без повреждения уплотнителей.
В нашем каталоге вы сможете найти и купить рабочие решения, которые покрывают металлы (сталь, нержавеющая сталь, медь) и полимеры/металлополимер. По конструкции встречаются: ручные комбинированные гратосниматели (внутренняя+наружная фаска), калибраторы-гратосниматели для МП/PEX, развёртки/зенкеры, а также исполнения под привод.
REMS KaliGrat E / H / R
Линия калибраторов-гратоснимателей для пластиковых и металлополимерных труб. Инструмент одновременно выравнивает геометрию торца и снимает фаску под требования системы фитингов.
Варианты отличаются исполнением/приводом (электрический и ручные версии).
Применяются перед осевым обжатием гильз и пресс-соединениями: труба легко надевается на штуцер, уплотнитель не задирается кромкой.
REMS RAG
Ручной универсальный гратосниматель для обработки трубы снаружи и изнутри. Корпус и сменные лезвия рассчитаны на «чистую» фаску без рваного края.
Используется на медных, стальных, нержавеющих и пластиковых трубах при подготовке к пайке, резьбе или установке фитинга.
REMS REG 10-54 E
Гратосниматель/развёртка исполнения «E» под привод (электромеханический). Решение для серийной обработки: ровная фаска и снятие внутренних заусенцев с минимальным усилием оператора.
Диапазон диаметров шифруется в названии модели; конкретику уточняют в карточке.

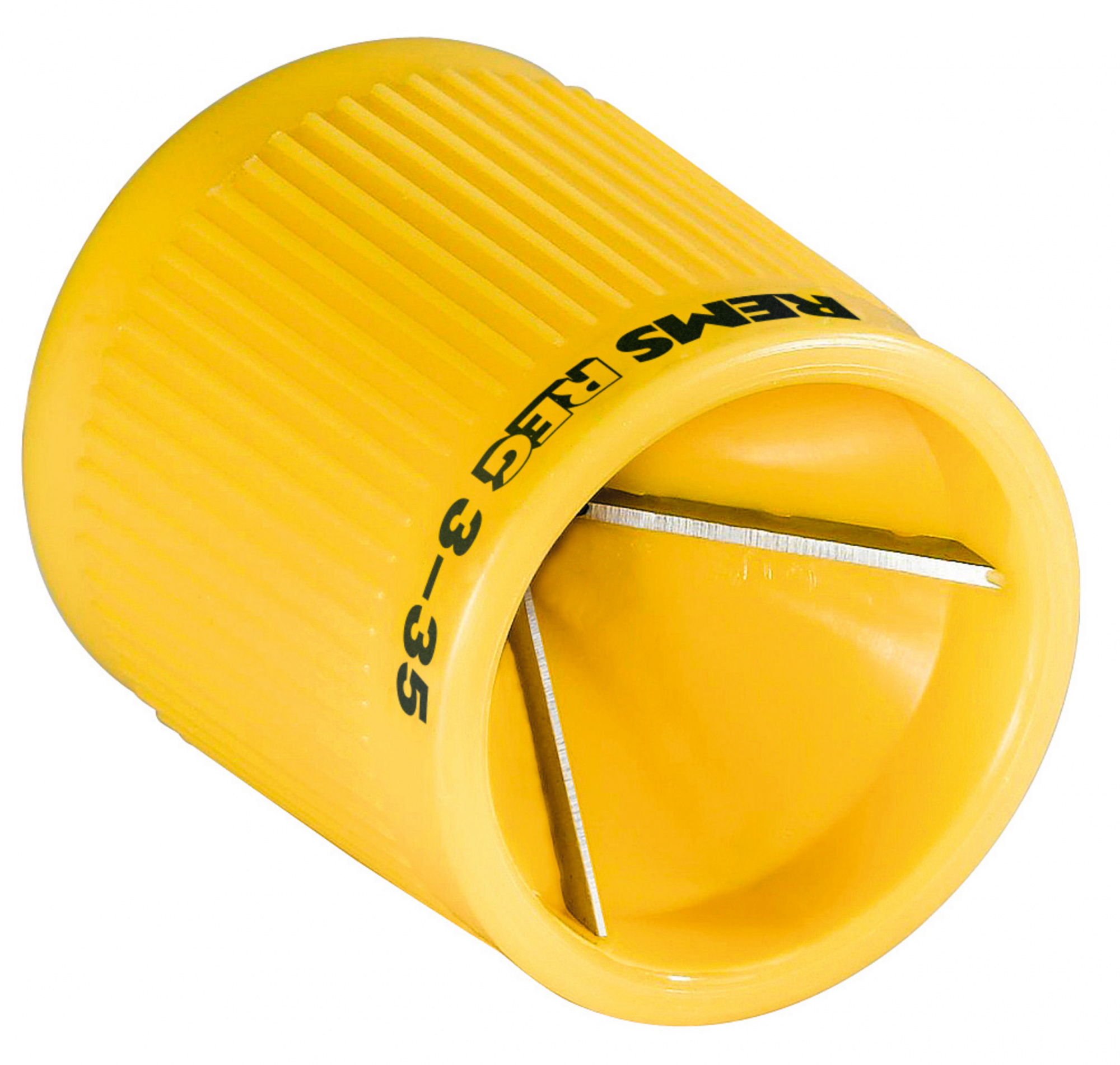

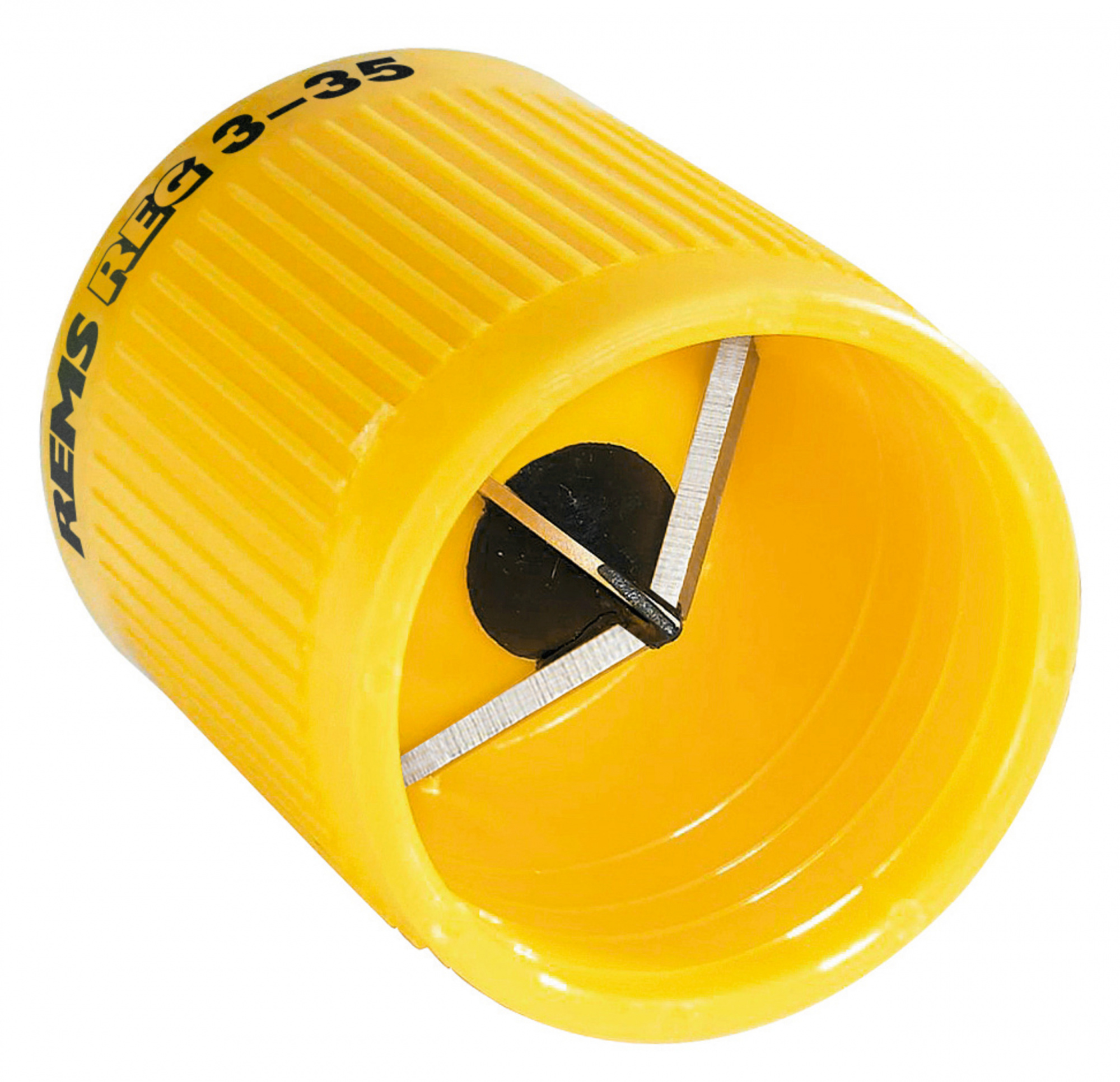

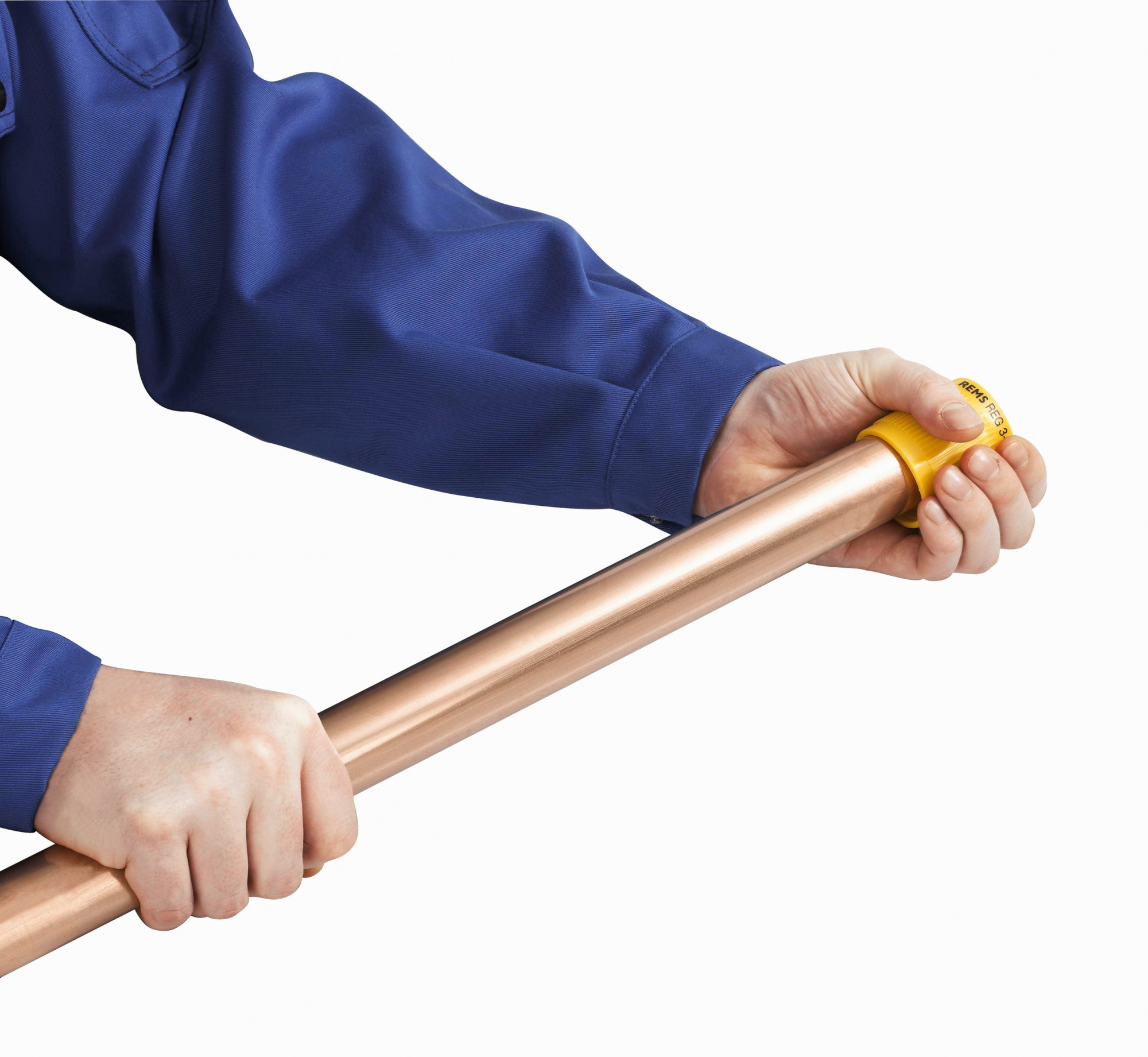

REMS REG 10-42 / 10-54 / 3-35 / 8-35
Ручные гратосниматели и развёртки разных размерных групп. Конструкция рассчитана на одновременное снятие внутренней и наружной кромки с контролируемым углом фаски.
Выбор ведут по материалу трубы и диапазону, который указан в обозначении модели.

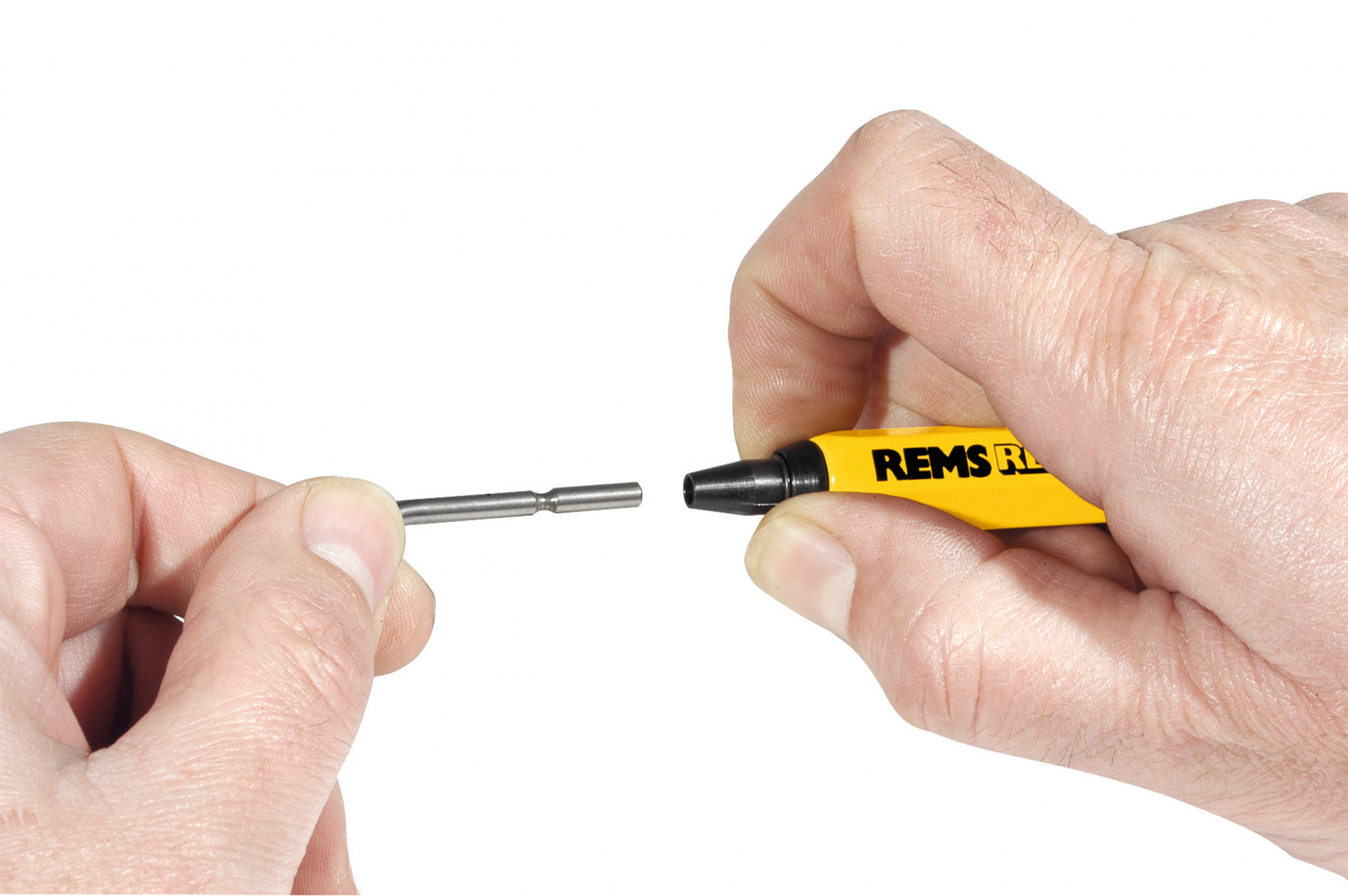

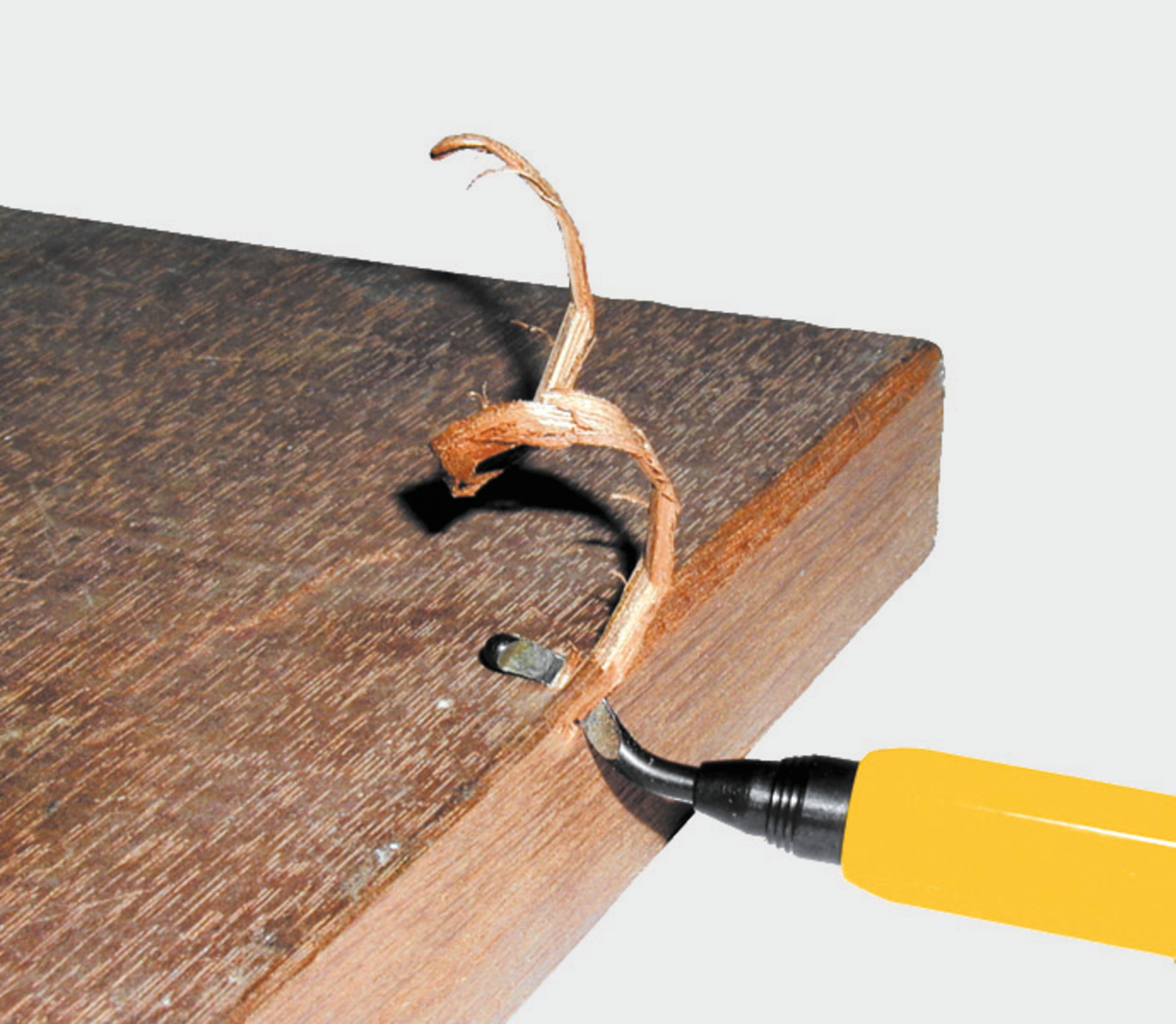

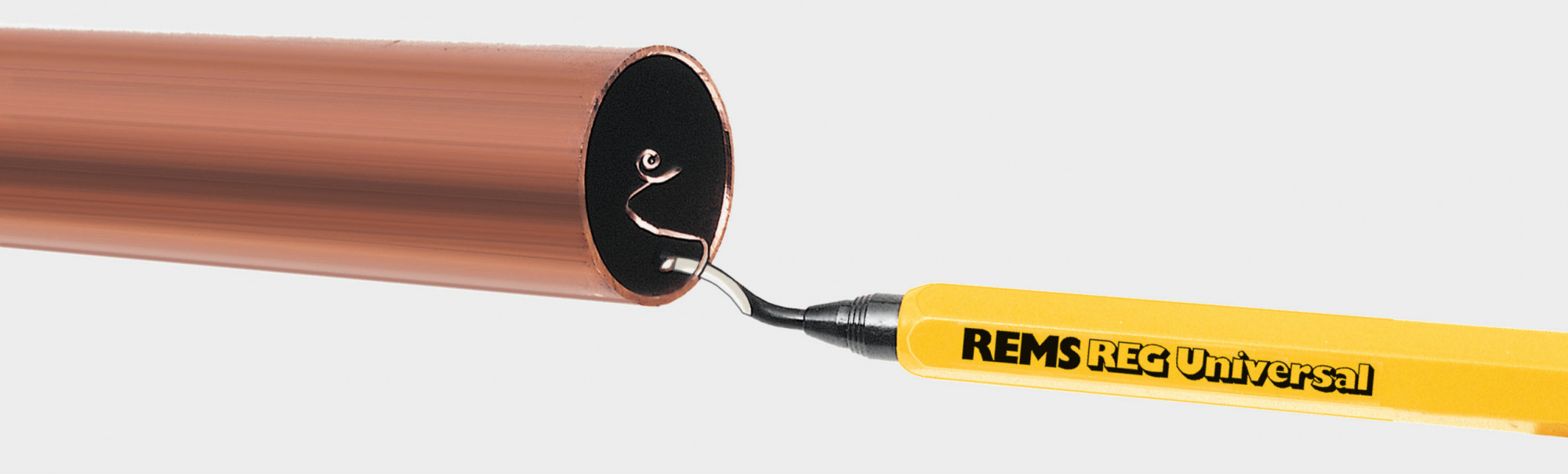

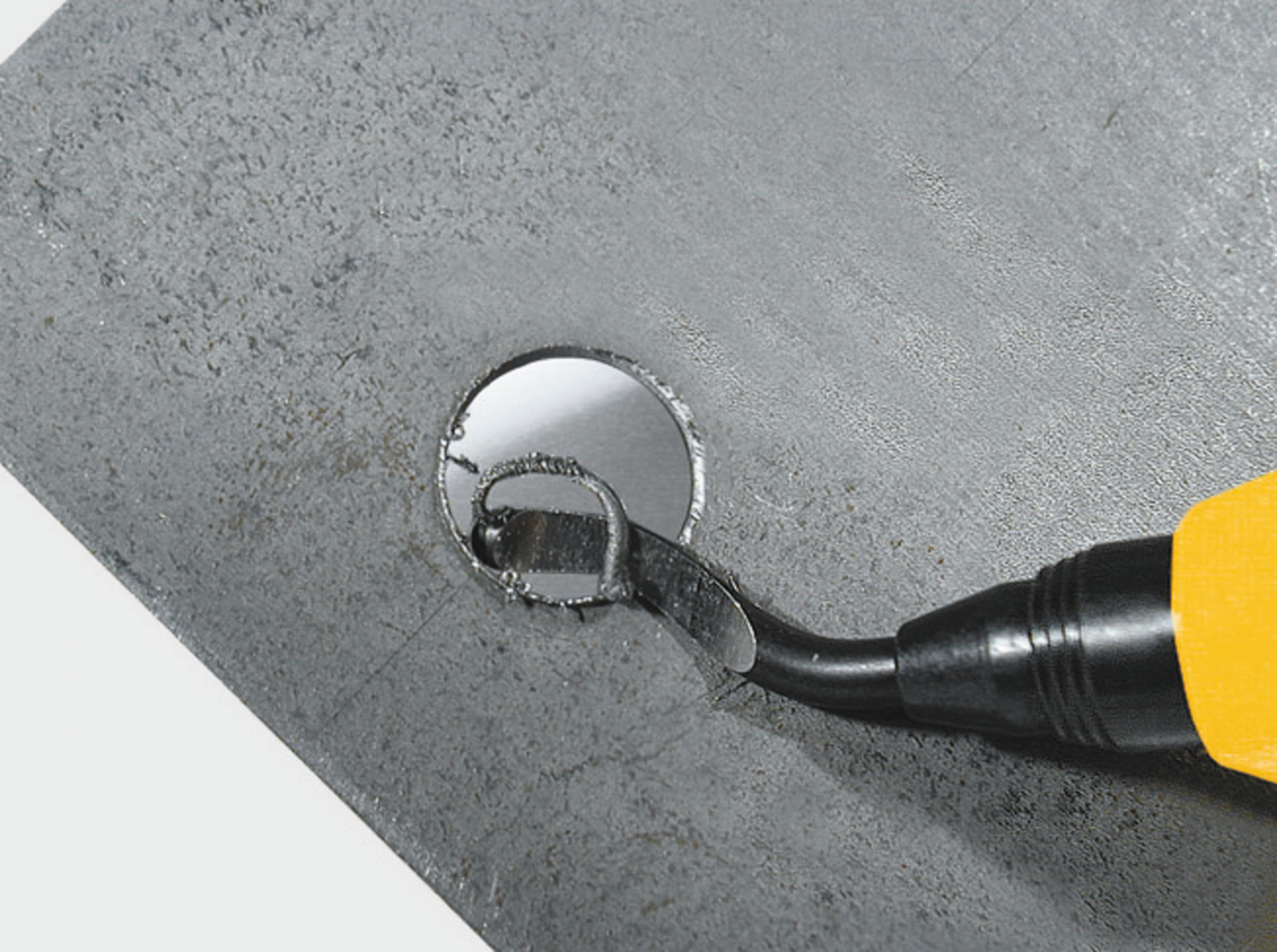

REMS REG Universal
Универсальное исполнение с многодиапазонной геометрией/сменными ножами. Подходит, когда в работе встречается несколько типоразмеров и нужен один инструмент, закрывающий основные диаметры без частой смены оснастки.
REMS PET Ct 1/4″–2″
Конусное торцевое устройство (тип «зенкер/развёртка») для выведения кромки и центрирования торца в дюймовом диапазоне, который обозначен в названии.
Применяется перед нарезанием резьбы, пайкой, пресс-монтажом и при подготовке под желоб.
Как работать с гратоснимателями
После резки удаляют стружку, устанавливают инструмент строго по оси трубы и делают равномерный проход без рывков.
На металлополимере и PEX сначала калибруют торец, затем снимают фаску (или выполняют обе операции комбинированным инструментом).
На нержавеющей стали и тонкой меди избегают чрезмерного нажима, чтобы не получить овальность.
По завершении торец и внутреннюю кромку очищают — в зоне фитинга не должно быть частиц.
Как выбрать гратосниматель
Материал.
Для композитных труб берут калибратор-гратосниматель (KaliGrat); для металлов — REG/RAG/универсальные.
Диапазон диаметров.
Ориентируются на размер, зашифрованный в названии серии (например, «10-42»).
Формат работы.
Поток и многократные повторения — исполнение под привод («E»); выезд и точечные операции — ручные.
Операция дальше по процессу.
Под резьбу и желоб важна стабильная наружная фаска; под пресс/осевую гильзу — калибровка и аккуратная внутренняя фаска без задиров.
Материал / операция → рекомендуемая серия гратоснимателей
| Материал трубы | Следующая операция | Рекомендуемые серии | Формат | Замечания по применению |
|---|---|---|---|---|
| Металлополимер (PEX-AL-PEX, PE-RT/AL/PE-RT) | Пресс-соединение (радиальное) | REMS KaliGrat E / H / R | Калибратор-гратосниматель | За один проход выравнивает торец и снимает фаску. Подбирается по диаметру системы. |
| Металлополимер (PEX-AL-PEX, PE-RT/AL/PE-RT) | Осевая гильза (аксиальная система) | REMS KaliGrat E / H / R | Калибратор-гратосниматель | Обязательна калибровка и аккуратная внутренняя фаска, чтобы не повредить уплотнения. |
| PEX / PE-RT без алюминия | Пресс или осевая гильза | REMS KaliGrat (по системе), REMS REG Universal | Калибратор или универсальный гратосниматель | Снимать заусенец лёгким проходом; калибровку делать насадкой нужного диаметра. |
| Медь (мягкая/твёрдая) | Пайка, пресс-соединение | REMS RAG, REMS REG 3-35, REG 8-35 | Ручные гратосниматели/развёртки | Внутренняя и наружная фаска перпендикулярно оси; не допускать овальности на тонкой стенке. |
| Нержавеющая сталь (тонкостенная) | Пресс-соединение, сварка | REMS REG 10-42, REG 10-54, RAG | Ручные гратосниматели/развёртки | Равномерная фаска без чрезмерного нажима; рабочие поверхности держать чистыми. |
| Сталь оцинкованная | Накатка желоба под муфту | REMS REG 10-42 / 10-54 | Ручные гратосниматели | Удалить заусенец и сформировать чистую наружную фаску; цинковое покрытие не повреждать. |
| Сталь/нержавеющая (серийная подготовка) | Резьба, сварка, желоб | REMS REG 10-54 E | Исполнение под привод | Для потока и повторяемости; выбирать комплект ножей под материал. |
| Разные материалы на выезде | Любая подготовка торца | REMS REG Universal, REMS RAG | Универсальные ручные | Закрывают несколько типоразмеров без частой смены инструмента. |
| Дюймовые резьбовые соединения | Резьба, пайка | REMS PET Ct 1/4″–2″ | Конусная развёртка/зенкер | Быстрое центрирование и снятие фаски в дюймовом диапазоне. |
Диапазоны диаметров выбирают по маркировке серии (например, «3-35», «10-42», «10-54») и по требованиям конкретной трубной системы.
